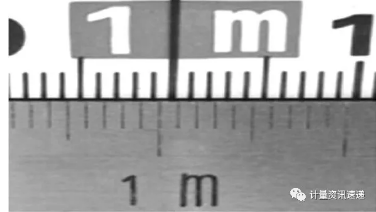

圖中，刻線較粗的尺為被測尺，刻線較細的尺為標準鋼卷尺。以被測尺1m為測量點，即被檢鋼卷尺示值(或標稱值)為1m。確定測量點后，參考量值讀數方法為:首先，讀取距離測量點附近的標準鋼卷尺整米點為參考量值的整米點(單位為m)，然后，加上或減去標準鋼卷尺整米點距離被檢尺測量點之間的數值(單位為mm)。當標準鋼卷尺整米點未到達被檢尺測量點時,參考量值的整米點加上距離被檢尺測量點之間的數值；當標準鋼卷尺整米點超過被檢尺測量點時,參考量值的整米點減去距離被檢尺測量點之間的數值。因此讀取圖1參考量值(或標準值)為1m+0.6mm，從而根據示值誤差定義知，圖1被檢鋼卷尺示值誤差為示值誤差=被檢鋼卷尺示值-參考量值=1m-(1m+0.6mm)=-0.6mm。

　　3.張緊力

　　鋼卷尺的尺帶均具有一定彈性,張緊力的偏差、尺帶受力的長短直接影響示值誤差。張緊力的偏差、尺帶受力的長短與示值誤差的關系如下式:
