1975年鞍山鋼鐵公司、本溪鋼鐵公司的1700熱連軋機組自動化所需的20MN(2000tf)測壓儀標定問題迫在眉睫;七機部大型火箭推力的測量也需要標定1000tf 以上的力傳感器。因此冶金部和七機部分別要求國家標準計量局建立2000tf標準測力機。造船、建筑、原子能發電、海洋石油開采等行業,也有此需要。
1975年10月,國家標準計量局在京召開專題會(huì )議,討論大力值標準的建立問題,到會(huì )的有一機部、冶金部、六機部、七機部、國家建委、工程兵等代表。
根據會(huì )議討論精神,一機部、冶金部、國家標準計量局于1976年5月2日聯合給國家計劃委員會(huì )發文,題為《關于解決軋鋼自動化中測壓儀標定問題的報告》。文中第一次正式提出要建立“2000tf~3000tf 液壓式標準測力機”。
1977年4月15日國家計委以(77)計生字86號文,復“關于軋鋼自動化中測壓儀標定問題的報告”。原則同意,并指出“建立大力值標準測試能力,是關系到獨立自主、自力更生地發展我國社會(huì )主義經濟和國防建設的一項重要任務?!?/span>
1977年國家計委將研制“2000tf液壓式標準測力機” 列入國家重大項目計劃。
赴PTB考察
研制“2000tf液壓式標準測力機”(以下簡稱“2000tf測力機”)的任務,由中國計量科學研究院(以下簡稱“中國計量院”)承擔,1978年由我和施昌彥等組成課題組。同年9月,我和施昌彥到德國聯邦物理技術研究院(PTB)考察1650tf標準測力機,由PTB測力室主任彼得斯博士接待。當時世界上最大的液壓式標準測力機正在工作,主機非常雄偉,結構非常復雜。但操作時有測力機的加荷砝碼撞擊聲,到高壓時,液壓波動度很大。
彼得斯博士介紹:“這臺設備由MAN公司制造。從1961年開始研究,原來是單缸結構,由于油缸尺寸過大,制造時達不到設計的準確度要求,結果失敗了。1965年改用4缸并聯結構,于1969年完成設計。1971年在MAN公司進行初步試車后,即運到PTB安裝,至1973年調試完畢,前后經歷13年。此后又對液壓及電控系統進行改進,目前仍在做提高準確度、性能等工作?!?/span>
這次考察收獲很大,對我們的設計思路有很大的啟迪,同時留下極深刻的印象。像原西德這樣技術、工業都為第一流的發達國家,建造這樣一臺設備,尚花了這么長的時間,這么大的精力。我國的科技、工業實力那時比他們差得多了,卻要建造比他們更大的測力機,其困難可想而知。但我們沒有被困難嚇倒,知難而進。
大膽創(chuàng )新
在進行技術方案構思時,我們從原理上進行創(chuàng )新。
液壓式測力機大油缸很長的原因是由于采用了“動壓潤滑原理”的結果。全世界液壓式測力機都采用這種原理。
關鍵時刻,我們想到了科學上的逆向思維,即由“動”變“靜”,就是不采用“動壓潤滑原理”,改為采用“靜壓潤滑原理”,這是一個大膽的設想和創(chuàng )新,它導致了這項研究工作不僅研究成功而且達到國際領先水平。它開辟了建立液壓式測力機的另一條途徑。但在測力機中采用靜壓潤滑原理,能否保證工作活塞與大油缸之間不產生機械摩擦?這是關鍵,必須獲得證實才能采用。當時,靜壓潤滑技術在機床上已獲得應用,國內研究靜壓潤滑技術的權威機構之一是廣州機床研究所。我們專程去請教,他們也說不準,因為用于測力機,世界上沒有這種先例。為此,我們必須自己進行模擬試驗,取得切實可行的證明,才可進行技術設計。這樣,必須要有承制廠的配合,才能進行模擬試驗。
落實承制廠
選擇一個合適的承制廠,是順利研制2000tf測力機的必要條件。我們選擇了上海重型機床廠(以下簡稱“上重廠”),因為他們生產過500tf測力機,質量好,有經驗,上海的協作條件好。但從1977年12月起,我一直與一機部、上海機電一局、上重廠聯系,由于上重廠不愿承擔,所以前后談了8次,均未成功。
1979年7月,一機部擬把這項任務下達到青海重型機床廠(以下簡稱“青重廠”),青重廠也愿意接受。8月我們去青重廠實地考察,認為青重廠的加工條件雖比上重廠好,但缺乏經驗,更重要的是協作條件差,將來有不少困難。
從青重廠回來后,我又去上重廠聯系,上重廠藉口準備與西德合作生產機床為由,加以拒絕。
在這種情況下,同年10月15日,一機部發文致青海省機械局,由青重廠試制生產2000tf標準測力機。
1980年8月,我們再度到青重廠考察,并商談研制費用、模擬試驗等事項。了解到青重廠周?chē)粌H沒有協作條件,也不具備做模擬試驗條件,要價又太高,總之不適合承制。
回京后,我向國家計量總局匯報去青重廠的情況,并建議繼續爭取上重廠承擔,有的領導表示這有困難,因為青重廠試制已是定下來的事,最后白景中局長表了態:“讓老蔡再去試一試吧! ”所以9月、10月我兩次去上重廠,第一次,他們表示“尚需研究”;第二次又明確拒絕。
至此,已是山重水復疑無路,只待柳暗花明又一村。
老天不負有心人,在這關鍵時刻,奇跡出現了,上重廠換了新的黨委書記,1980年11月下旬,我找新的書記商談。他深明大義,說:“既然國家這么需要,我們同意承擔?!睆S(chǎng)長呂江、總工田澤也表示同意,這時一貫堅決反對的副廠長也默認了。
1981年2月1日,我和田澤分別代表中國計量院和上重廠簽訂了“關于研制2000tf標準測力機的協議”。至此承制廠落實了。
1981年4月下旬,我們與國家科委辦理了“科技三項費用專項合同”。合同編號為439。這個項目正式列入國家重大科研項目。
該合同的研制經費共300萬。至此,研制經費也落實了。
1981年6月,中國計量院賠償青重廠經費,與青重廠關系到此為止。
模擬試驗
1981年3月31日,我與上重廠簽訂了“2000tf標準測力機工作缸塞系統模擬試驗任務書”。
中國計量院的500tf測力機還在上重廠的裝配車間內,這給做模擬試驗創(chuàng )造了最好的條件。我們就在這臺測力機上進行模擬試驗。模擬試驗的工作油缸、工作活塞的內外徑尺寸與500tf測力機的工作缸塞基本一致。
1981年12月模擬試驗結束。
模擬試驗不僅證明靜壓潤滑可行,而且計量性能比動壓潤滑有了大幅度提高。
通過模擬試驗,同時取得了各項設計參數,這是本研究課題一個最重大的突破。
接著,課題組于1982年2月完成了技術設計。
施工設計
為了使施工設計的圖紙更切合上重廠的實際,我們與上重廠成立了一個聯合施工設計技術組,設計地點在上重廠地下室。明確設計由中國計量院負責,廠方派出人員的工作由院方安排。
1982年3月,課題組蔡正平、施昌彥、李振民、周宏、易本忠、沈京全部去上重廠。上重廠派出金仁法、章富元、陶仁法、沈利、袁金如。
我國從1981年8月起,計量單位制采用了國際單位制,力的單位改為牛頓(N),所以2000tf(2000噸力)標準測力機改為:20MN(20兆牛)標準測力機。
經過一年努力,于1983年4月完成了施工設計。
赴日本考察

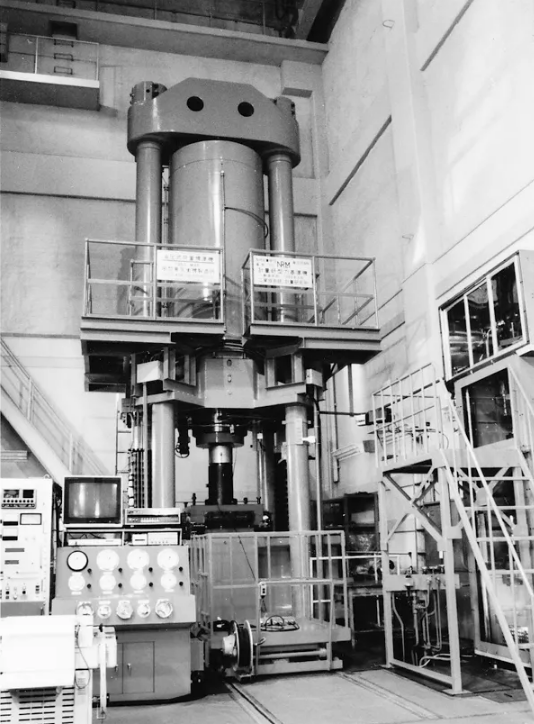

1984年9月,我到日本參加國際會(huì )議并到日本計量研究所參觀當時世界上最大的20MN 標準測力機(見圖1)。這臺設備當時沒有運轉,只能參觀外表。這臺測力機在1977年立項,到1982年建成,該機采用了傳統的單缸結構和動壓潤滑原理,所以大油缸長度為3.5m,主機高約12m,僅能做壓向力檢定。這臺測力機耗資9億日元。
曲折的試制過程
從1985年開始,進入加工階段。加工過程涉及南京汽輪電機廠、上海江南造船廠、上海汽輪機廠、上海造紙機械廠、上海機床廠、上海重型機器廠、上海球墨鑄鐵廠、北京重型機器廠、洛陽軸承廠、杭州汽輪機廠等10余個大廠的協作。
1985年1月27日,大油缸在南京汽輪電機廠加工時,發現其內孔壁面有大小不勻的白斑和黑斑,經專家分析,認為是由于鍛造時鋼錠冒口切除太少,及鑄造時合金元素未充分熔化而嚴重偏析所致。這樣嚴重的質量事故,理應報廢。但由于大油缸加工周期最長,費用最大,又無備件,下不了決心報廢,只能繼續進行加工。大油缸最后一道是珩磨工序,由于找不到珩磨協作廠,這道工序也未進行。這樣直接導致了大油缸與大活塞組裝時,發生了極為嚴重的事故。
1987年6月下旬,當大油缸與大活塞進行組裝時,發生了缸塞卡死的重大事故。我接到電報后,速赴上重廠,見大家情緒低落,很多人認為這下完了,研制失敗了。這是研制過程中最困難、最黑暗的階段,必須采取正確的態度和思想,咬著牙,挺過去。首先要研究如何把大活塞從大油缸中取出,當時有兩種意見: 一種是活塞向下壓出;一種是活塞向上頂出。上重廠請我拍板,我決定采用“上頂”的辦法,當油壓加到62kgf/cm2時,才取出活塞。根據活塞、油缸的傷勢,如采用“下壓”法,活塞根本取不出來,這樣麻煩就太大了。
8月31日召開專題會(huì )議,研究大油缸塞卡死事件,廠方以副廠長為首11人參加,院方我和李振民2人。會(huì )議開始時氣氛緊張,廠方一致把矛頭指向我方,認為選材不當所致。實際上是由于大油缸該報廢而沒有報廢所致。這時指責誰的責任,只能加劇廠、院雙方的對立,對以后的工作進展非常不利。我提議:“當前最主要的是團結一致,恢復信心,采取切實可行的補救措施?!睍?huì )后成立了修復小組,研究出妥善的解決辦法。
1988年12月,修復后的大活塞與大油缸成功地進行組裝(見圖2),取得了突破性進展。
圖2 修復后大活塞與大油缸進行組裝

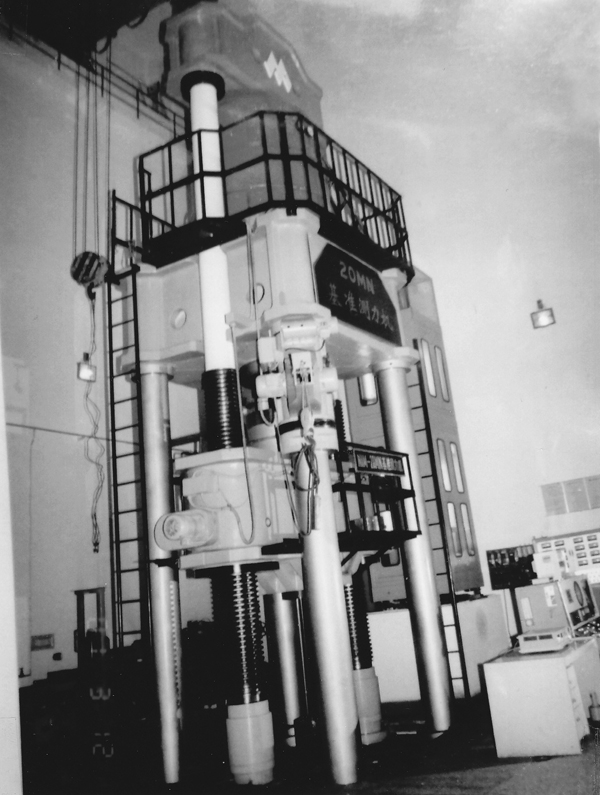

1989年5月,零件均加工好了,進行整機裝配,9月整機裝好,進行機、電、液聯機調試,一切正常,9月20日進行22MN 滿負荷試驗,運轉正常,這意味著這項研究成果基本上已經研制成功。
匯報會(huì )
這時,上重廠廠長對我說:“到目前為止,300萬經費已用完,廠里已墊資,至少要增加80萬費用?!边@一點我很理解,費用確實不夠,我建議:“先開一次匯報會(huì ),邀請國家科委等有關領導來現場看20MN測力機進展情況,當他們看到成功在望時,增資問題自然可以商量?!睆S(chǎng)長同意我的意見。
主要意見如下:
1.主要技術指標均優于合同要求
力值不確定度優于±0.01%(合同要求±0.05~±0.1%);力值變動度優于0.01% ( 合同要求0.05% ~0.1%);靈敏限優于0.002%(合同要求0.02%);液壓波動度5分鐘優于0.005%(合同無此要求)。
本文刊發于《中國計量》雜志2014年第2期
作者:原國家計量局總工程師 蔡正平
